气动泵设备与气动泵膜片密封圈之间的工作原理！
返回列表 来源： 发布日期： 2023.03.21

气动泵（设备与气动泵膜片密封圈）的工作原理是依靠压缩空气为动力，东晟膜片密封圈告诉您隔膜（气动泵膜片密封圈）在高压空气下时，随着隔膜（气动泵膜片密封圈）的移动到指定位置。

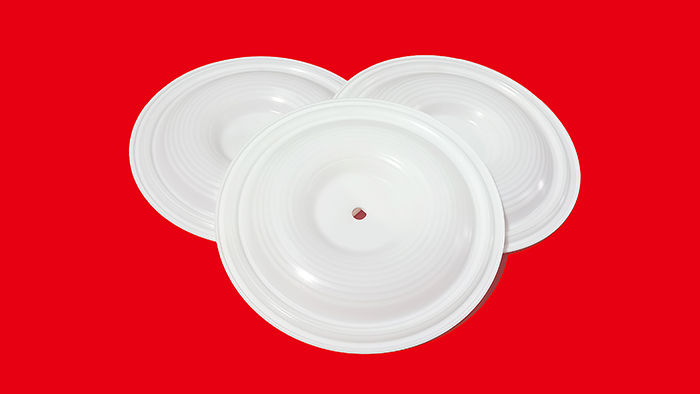

气动泵膜片密封件密封圈油封


气阀可以控制压缩空气慢慢地流入隔膜（气动泵膜片密封圈）后面的空间当中。压缩空气把隔膜（气动泵膜片密封圈）推动后，远离中间体，利用连杆的连接，隔膜（气动泵膜片密封圈）向中间体移动。



乐发vll 另一侧隔膜（气动泵膜片密封圈）把挤压膜腔室里的介质利用水力作用流在进口处的阀球上，驱使阀座和阀球的接触后使进口管路封闭。



水力作用在出口处球阀上，打开出口管路。出口处的球阀受到压力后而关闭，进口处的球阀因压力作用打开，液体流进泵腔内。

乐发vll

当行程结束后，隔膜（气动泵膜片密封圈）后面再次被灌入压缩气体，隔膜（气动泵膜片密封圈）开始向中间体移动，隔膜（气动泵膜片密封圈）后面的其他也被排出泵外。

乐发vll

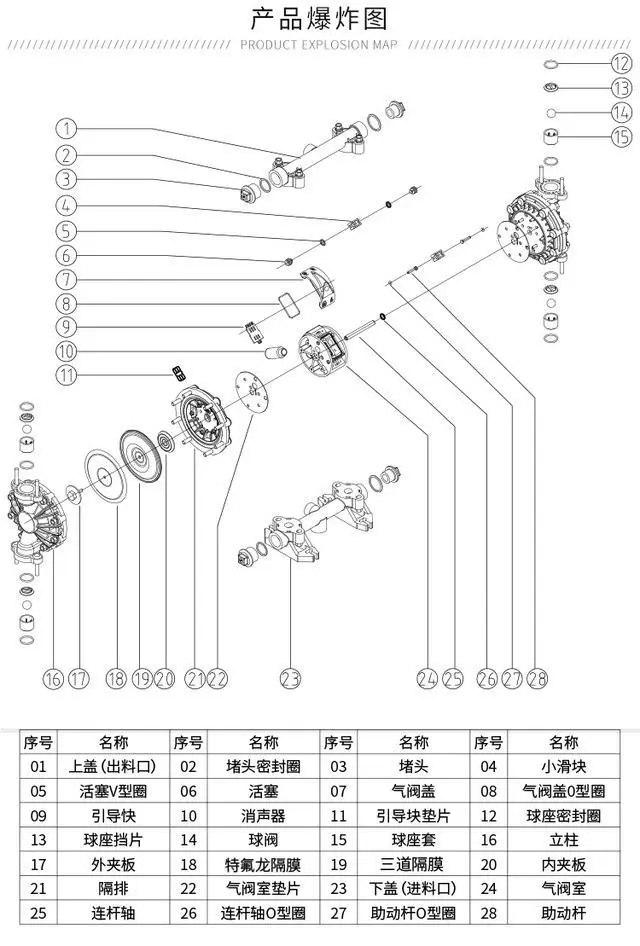

序号

名称

序号

名称

序号

名称

序号

名称

1乐发vll

上盖乐发vll

2

堵头密封圈乐发vll

3乐发vll

堵头

4

小滑块乐发vll

5

活塞V型密封圈乐发vll

6

活塞

7

气阀盖

8乐发vll

气阀盖O型密封圈

9

引导块

10

消声器乐发vll

11

引导块垫片乐发vll

12

球座密封圈

13

球座挡片乐发vll

14

球阀乐发vll

15

球座套乐发vll

16乐发vll

立柱乐发vll

17

外夹板

18

特氟龙气动泵膜片乐发vll

19

三道气动泵膜片

20乐发vll

内夹板乐发vll

21

隔排

22

气阀室四氟垫片乐发vll

23乐发vll

下盖

24

气阀室

25

连杆轴

26

连杆轴O型密封圈

2乐发vll

助动杆O型密封圈乐发vll

28乐发vll

助动杆






膜片，密封圈，气动泵膜片，膜片密封圈，隔膜
